[분석결과] XRC에서 ‘결정 스크리닝’은 무엇이며, 결과(회절패턴)는 어떻게 해석하나요?

본문

시료의 결정 상태를 확인하기위한 분석기법이 ‘결정 스크리닝’ 이며, 결과(회절패턴)는 아래와같이 결정상태에 따른 회절패턴 결과를 통해 해석합니다.

시료를 360 도 회전하고 있는 상태에서 X선을 일정 시간 조사하여 얻어진이미지가 회절패턴입니다.

​측정된 회절패턴의 결과에 따라 역으로 시료의 결정 상태가 무정형, 다결정, 그리고 단결정인지 판단할 수 있습니다.

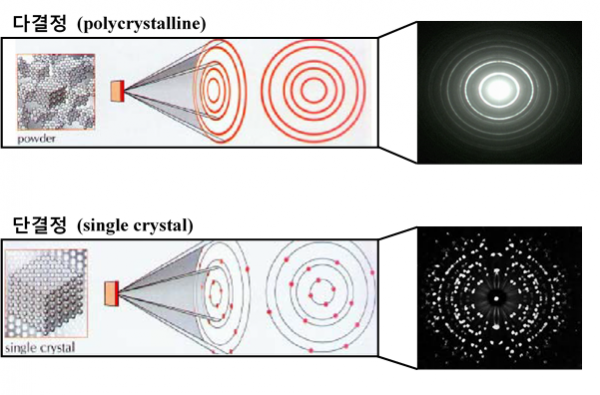

​시료의 결정 상태에 따른 회절패턴의 결과는 다음과 같습니다.

​무정형의경우에는 강한 회절점이 나타나는 조건(브래그법칙)을 만족하지않으므로 특정한 모양의 회절 패턴이 나타나지 않습니다.
