보유장비

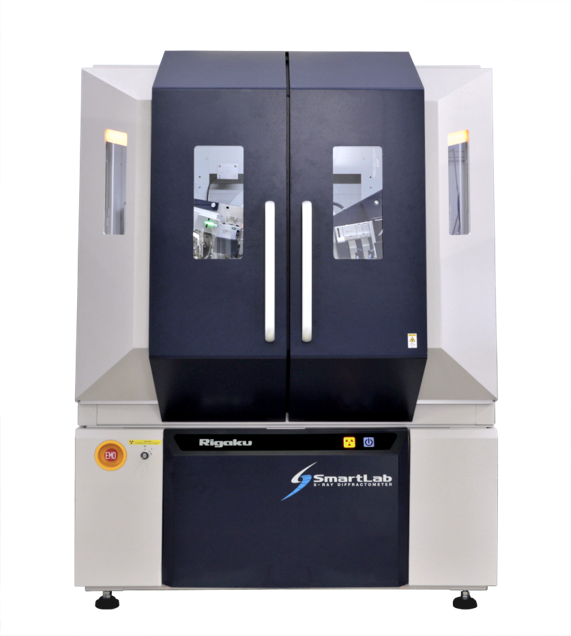

      Operando X-ray Diffractometer
      Operando-XRD (실시간 충·방전 X-선 회절분석기)

      • Model Rigaku SmartLab
      • 담당자 임은수 / 042-860-7715 / cordelia@krict.re.kr
      • 기기실 102호

      • 시료 정보

        시료 상태Coin cell/ Pouch cell

        시료양 및 크기-

      • 원리 및 특징

        Mo 엑스선(17.45 keV)은 Cu 엑스선(8.04 keV)에 비해 고에너지 X-선으로 투과법에 유리하고, 광각 측정시 용이

        검출기에 X-선 초점이 맞춰지도록 설계된 특수 광학계를 장착하여 투과법 분석에 특화함

        충·방전 과정에서 발생하는 결정학적인 변화를 실시간으로 관찰

      • 용도 및 활용분야

        반도체, 전자소재 등의 박막 특성 평가

        • 고에너지 X-선을 활용한 투과법 분석이 필요한 분야
        • 실시간 충방전 배터리 셀 분석
        • 우선배향성 확인 등 이차원 검출기를 활용한 분석
        • Pair Distribution Funcition(PDF) 분석

      • 보유장비 및 주요규격

        Model Rigaku SmartLab
        X-ray generator 9 kW
        X-ray tube Mo (0.7107 Å)
        Optics
        • CBO-E (focusing the X-ray on the detector)
        Goniometer
        • Radius : 300 mm
        • 2theta range : 2° to 115°
        Attachment In-situ Battery cell attachment
        Detector 1D detector (D/tex Ultra250 HE)
        2D detector (HyPix-3000)
